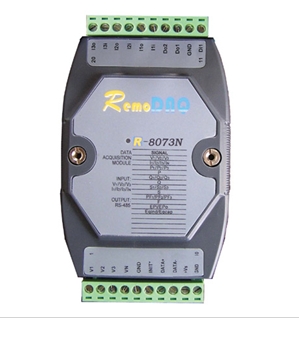

多功能内置/外置互感器电量采集模块
主要特点
本产品内部集成了控制芯片、数字信号处理芯片、标准的通信接口，兼容RS-485或RS-232接口，可以完成测量、校准、设定、遥测、遥调等功能。
可以用在多种交流用电场合下的测量、计量以及远程集中抄表、监控管理。
规格 | R-8073N（内置互感器）/ R-8073W（外置互感器） |
被测路数 | 三相电流、电压，1路DI，2路DO |
互感器位置 | 内置（R-8073N） 外置（R-8073W） |
被测参数 | 三相电压Ua、Ub、Uc；三相电流Ia、Ib、Ic；有功功率P、无功功率Q、功率因数PF、频率f、各相有功功率Pa、Pb、Pc；各相无功功率Qa、Qb、Qc；正向有功电度、反向有功电度、正向无功电度、反向无功电度等电参数 |
输入频率 | 47～75Hz |
电压量程 | 10～5 00V，可通过外加电压互感器及设定电压变比测量较高电压 |
电流量程 | 基本量程0～5A，可通过外加电流互感器及设电流变比测量较大电流 |
信号处理 | 16位A/D转换，6通道，每通道均以4KHz速率同步交流采样，模块实时数据为1秒的真有效值（每秒刷新1次） |
过载能力 | 1.4倍量程输入可正确测量；瞬间（10周波）电流5倍，电压3倍量程不损坏 |
输出接口 | RS-485/RS-232，可跳线选择 |
通讯速率 | 1200/2400/4800/9600BPS |
通讯协议 | ASCII命令集及MODBUS/ASCII，MODBUS RTU协议 |
精度等级 | 电流、电压0.2级，其他0.5级 |
参数设定 | 模块地址、通讯速率、电压电流变比可通过通讯接口设定 |
供电电源 | +10V～+30VDC（R-8073N）、220VAC（R-8073W） |
带有上下限报警、缺相报警、过载报警、过压报警、欠压报警 内置实时钟，提供年、月、日、时、分、秒信息，配备锂电池 | |
