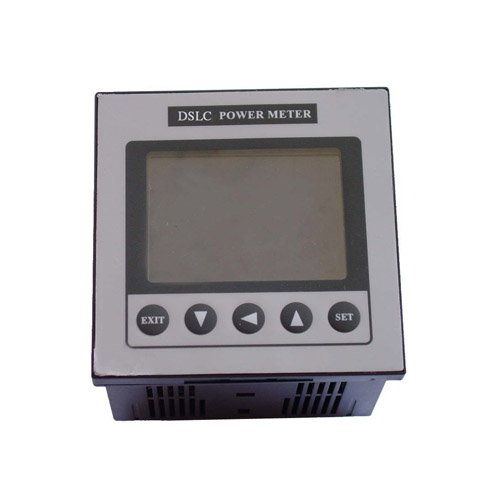

R-8074

规格

R-8074

被测路数

三相电流、电压及扩展I/O功能

被测参数

三相电压Ua、Ub、Uc；三相电流Ia、Ib、Ic；有功功率P、无功功率Q、功率因数PF、频率f、各相有功功率Pa、Pb、Pc；各相无功功率Qa、Qb、Qc；正向有功电度、反向有功电度、正向无功电度、反向无功电度等电参数

输入频率

47～75Hz

电压量程

10～500V，可通过外加电压互感器及设定电压变比测量较高电压

电流量程

基本量程0～5A，可通过外加电流互感器及设电流变比测量较大电流

信号处理

16位A/D转换，6通道，模块实时数据为1秒的真有效值（每秒刷新1次）

过载能力

1.4倍量程输入可正确测量；瞬间（10周波）电流5倍，电压3倍量程不损坏

输出接口

RS-485 /RS-232（可选）

通讯速率

1200 / 2400 / 4800 / 9600BPS

通讯协议

MODBUS / ASCII协议

精度等级

电流、电压0.2级，其他0.5级

参数设定

薄膜键盘输入

供电电源

220VAC

显示

LCD液晶显示

内置实时钟，提供年、月、日、时、分、秒信息，配备锂电池

扩展功能接口名称

RemoDAQ-8074-OPT-1

I/O口概述

开关量输入

继电器输出

电度脉冲输出

路数

2路

2路

2路

I/O特性

光耦隔离，高电平3.5～30V，低电平0～1V，输入阻抗为3KΩ

触点容量为5A/250V/AC或5A/30V/DC；可设置为电参数报警输出；可设置的电参数及其上下限值详见8.3数据格式中的介绍

为输入有功电度和感性无功电度脉冲输出，输出方式为集电极开路输出，输出脉冲宽度为100ms，集电极开路30V，负载30mA
