主要特点
- 用于交流电量综合参数测量
- 可同时测量三相交流回路的每一相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、有功电度、无功电度等参数
- 兼容RS-232和RS-485通讯接口
- 体积小、功能多、精度高
- 可用在多种交流用电场合下的测量、计量及远程集中抄表、监控管理等
- 输入频率：35～75Hz
- 电压量程：10～500V，可通过外加电压互感器及设定电压变比测量较高电压
- 电流量程：基本量程0～5A，可通过外加电流互感器及设电流变比测量较大电流
- 信号处理：16位A/D转换，6通道，每通道均以4KHz速率同步交流采样，模块实时数据为1秒的真有效值（每秒刷新1次）
- 输出接口：RS-485、RS-232
- 通讯协议：ASCII命令集、MODBUS-RTU、MODBUS-ASCII协议
- 供电电源：+10V～+30VDC

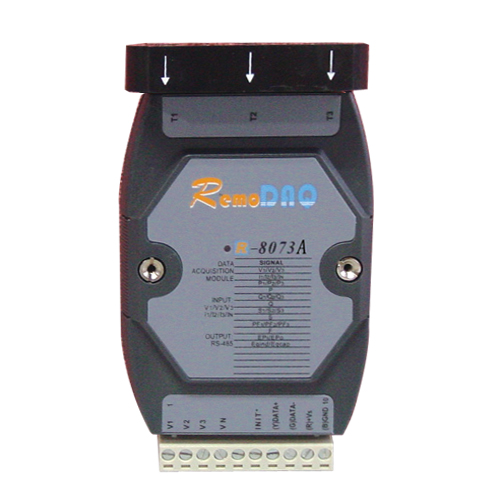

三相全参数电量变送模块是一种用于交流电量综合参数测量的智能模块，它可以同时测量三相交流回路的每一相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、有功电度、无功电度等参数
主要特点
- 用于交流电量综合参数测量
- 可同时测量三相交流回路的每一相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、有功电度、无功电度等参数
- 兼容RS-232和RS-485通讯接口
- 体积小、功能多、精度高
- 可用在多种交流用电场合下的测量、计量及远程集中抄表、监控管理等
- 输入频率：35～75Hz
- 电压量程：10～500V，可通过外加电压互感器及设定电压变比测量较高电压
- 电流量程：基本量程0～5A，可通过外加电流互感器及设电流变比测量较大电流
- 信号处理：16位A/D转换，6通道，每通道均以4KHz速率同步交流采样，模块实时数据为1秒的真有效值（每秒刷新1次）
- 输出接口：RS-485、RS-232
- 通讯协议：ASCII命令集、MODBUS-RTU、MODBUS-ASCII协议
- 供电电源：+10V～+30VDC
规格 | R-8073B |
被测参数 | 三相电压V1、V2、V3；三相电流I1、I2、I3； 有功功率P、无功功率Q、视在功率S、功率因 数PF、频率f、各相有功功率P1、P2、P3；各 相无功功率Q1、Q2、Q3；各相视在功率S1、 S2、S3；输入有功电度、输出有功电度、感性无功电度、容性无功电度等电参数 |
输入频率 | 35～75Hz |
电压量程 | 10～500V，可通过外加电压互感器及设定电压变比测量较高电压 |
电流量程 | 基本量程0～5A，可通过外加电流互感器及设电流变比测量较大电流 |
信号处理 | 16位A/D转换，6通道，每通道均以4KHz速率同步交流采样，模块实时数据为1秒的真有效值（每秒刷新1次） |
过载能力 | 1.4倍量程输入可正确测量；瞬间（10周波）电流5倍，电压3倍量程不损坏 |
输出接口 | RS-485/RS-232 (可选,订货前声明) |
通讯速率 | 1200/2400/4800/9600BPS |
通讯协议 | ASCII命令集及MODBUS/ASCII，MODBUS RTU协议 |
精度等级 | 电流、电压0.2级，其他0.5级 |
参数设定 | 模块地址、通讯协议、通讯速率、电压电流变比可通过通讯接口设定 |
供电电源 | +10V～+30VDC |
内置实时钟，提供年、月、日、时、分、秒信息，配备锂阿电池，确保时钟10 年不间断供电 | |
