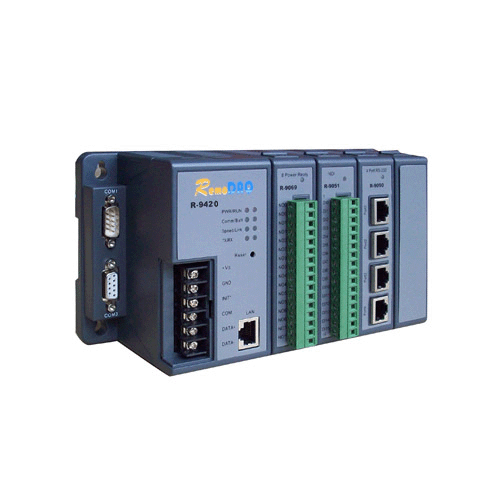

RemoDAQ-9420/9820
    • 1/1

RemoDAQ-9420/9820

分享
微信
新浪微博
QQ
QQ空间
豆瓣网
百度贴吧
以太网(4槽)分布式数据采集控制系统
主要特点

- ARM 32 位RISC CPU
- 10/100 Base-T自动侦测高速通讯端口
- 支持 Modbus/TCP通讯协议，易于整合
- 支持UDP事件处理功能
- 在没有中继器的情况下可以达到100米的通讯距离
- 允许通过以太网远程进行配置
- Modbus/RTU至Modbus/TCP网关功能
- 允许8台主机同时访问
- RemoDAQ-9420 4个I/O插槽可支持64点的数据监控
- RemoDAQ-9820 8个I/O插槽可支持128点的数据监控
- 1500 VDC 以太网通讯隔离
- 内置用于系统自动复位的看门狗定时器
- Windows 工具：I/O模块配置及校准，网络自动搜索数据流设置，当前状态监视和报警触发
产品详情产品规格订购信息

以太网(4槽)分布式数据采集控制系统

主要特点


-   ARM 32 位RISC CPU

-   10/100 Base-T自动侦测高速通讯端口

-   支持 Modbus/TCP通讯协议，易于整合

-   支持UDP事件处理功能

-   在没有中继器的情况下可以达到100米的通讯距离

-   允许通过以太网远程进行配置

-   Modbus/RTU至Modbus/TCP网关功能

-   允许8台主机同时访问

-   RemoDAQ-9420   4个I/O插槽可支持64点的数据监控

-   RemoDAQ-9820   8个I/O插槽可支持128点的数据监控

-   1500 VDC 以太网通讯隔离

-   内置用于系统自动复位的看门狗定时器

-   Windows 工具：I/O模块配置及校准，网络自动搜索数据流设置，当前状态监视和报警触发


规格

CPU
32位RISC CPU
内存
4MB RAM；512KB Flash ROM
操作系统
实时OS
I/O能力
RemoDAQ-9420/9820   4/8个插槽
状态指示
电源(3.3V，5V)、CPU、通讯（Link，Active，10/100Mbps，TX，RX）
CPU功耗
5.0W
复位按钮
有

隔离保护

以太网通讯
1500 VDC
I/O模块
3000 VDC
通讯电源
3000 VDC

诊断

上电自检
硬件和软件

以太网

接口
10/100Base T
接线
UTP，5类或更高的电缆
总线连接
RJ45模块插孔
通讯协议
Modbus/TCP，TCP，UDP，IP，ARP
数据传输速率
峰值100Mbps
最大通讯距离
无中继器时100米
响应时间
<5毫秒

机械特性

外壳
ABS塑料，带安装配件
插入式螺丝
导线线径0.5mm2到2.5mm2
端子块
1-#122-#14到#22AWG

串行网络

接口
RS-485
通讯协议
Modubs/RTU
最多节点
32个节点
波特率最高
115.2Kbps

电源要求

未调理
10～30VDC
保护
过压保护和电源反向保护

软件支持

Windows工具
网络设置、I/O配置

环境

工作温度
-20～70℃
储存温度
-25～85℃
湿度
5％～95％，无凝结
