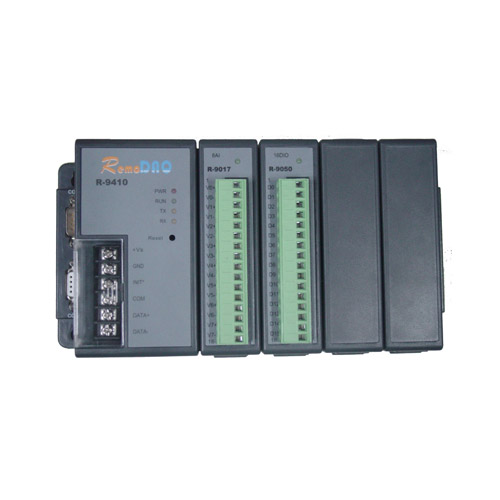

RS-485(4或8槽) 分布式数据采集控制系统
主要特点
- 易于安装及组网的RS-485通讯
- 每个系统带4个或8个插槽，最多可支持128个I/O点
- 支持Modbus/RTU协议，易于同通用HMI/SCADA软件相连
- 带浪涌保护，避免系统受到危险电压及电源突波的破坏
- 可利用R-8510中继器模块进行网络扩展，一个系统最多可带256个RemoDAQ-9000单元，最远传输距离达10公里左右
CPU | 16位微处理器 |
I/O模块容量 | 4或8块 |
看门狗定时器 | 有 |
功耗 | 1.0W (R-9410) 4.0W (R-9810) |
隔离保护
通讯隔离 | 2500 VDC(R-9410) 3000 VDC(R-9810) |
隔离保护 | 通讯电源3000 VDC |
I/O模块隔离 | 3000 VDC |
诊断
状态显示 | 电源、CPU、通讯 |
自检 | 开机时自检 |
软件诊断 | 有 |
通讯
网络 | RS-232或RS-485(2线)到主机 |
速率(bps) | 1200、2400、4800、9600、19.2K、38.4K、57.6K和115.2Kbps |
最大通讯距离 | 4000英尺(1.2公里) |
命令格式 | ASCll命令／响应协议，Modbus/RTU协议 |
可靠性检查 | 带有校验核的通讯错误检查 |
异步通讯数据格式 | 1位起始位、8位数据位、1位停止位、无校验 |
最多节点数 | 每个主机串口最多可连接256个多站系统 |
保护 | RS-485 通信线上的浪涌保护 |
电源要求
未调理 | +1O～+30 VDC |
电源反向保护 | 抑制电源输入瞬变 |
电源保护 | 抑制电源输入瞬变 |
机械特性
外壳 | KJW塑料，带安装配件 |
插入式螺丝端子块 | 导线线径0.5mm2到2.5 mm2，1-#12或2-#14到#22 AWG |
环境
工作温度 | -20～70℃ |
储存温度 | -25～85℃ |
湿度 | 5～95％，无凝结 |
