产品概述：

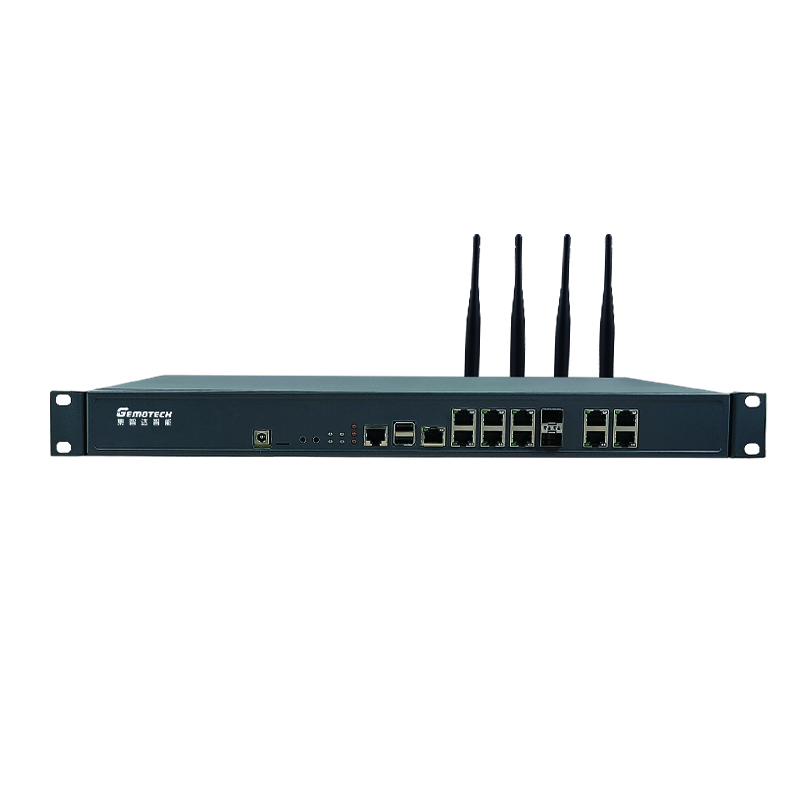

GNS-1602系列产品是集智达基于瑞芯微RK3568平台开发的一款多网口、低功耗的网络安全产品。网络支持9电+2COMBO，全独立千兆网络，用户可灵活配置成11电或者9电+2光，同时支持WIFI6、4G、5G等无线功能的扩展。适用于网络安全领域的防火墙、VPN、接入网关的应用。
主要特点：
RK3568四核64位Cortex-A55 22nm处理器，主频可达2Ghz
网络支持5电+2COMBO（可扩展支持9电+2COMBO），支持1-3组BYPASS
支持全信号的miniPCIe、USB接口设备扩展
可通过miniPCIe扩展加密卡、WIFI6、4G模块
独立WIFI模块
可通过M.2接口扩展4G、5G无线通讯
支持1路SATA 外扩硬盘
预留HSCET加密芯片功能
内置双电源接口及电源监控功能
| CPU | RK3568（4核A55 2.0GHz） |
内存 | 核心板表贴LPDDR4颗粒，支持2G/4G/8G容量 |
显示 | 显示芯片: CPU自带HDMI 接口形态：HDMI TYPE A接口 |
网络 | 千兆5电+2COMBO，或9电+2COMBO（PCIE扩展4千兆电） |
BYPASS | 1~3组BYPASS ,根据客户需求选择是否支持 |
存储 | SATA接口: 1个SATA3.0接口，标准接口定义，配SATA电源接口，预留硬盘槽位 EMMC:支持8G-64GEMMC，核心板表贴,默认32GB |
串口 | 1*RJ-45连接器（无LED，卡线口位于连接器下方） 1路基于RS232/RS485的端子串口（3PIN）（默认不焊接） 1路2*5pin板载插针串口COM2 |
USB | 前面板一个USB2.0 OTG，TYPE A 前面板一个USB2.0 HOST，TYPE A 接口预留On-Board 2*USB2.0 PIN Header |
miniPCIe接口 | 1路miniPCIe接口引入PCIE 1X信号用于连接miniPCIe设备/加密卡及WIFI6 |
M.2（4G/5G）接口 | 支持2242/2280尺寸，有USB3.0信号以及PCIE信号引入，支持4G，5G |
TPM 接口 | SPI总线，20PIN定义，板载，可支持大唐高鸿软件机 |
TF 卡接口 | 1路TF卡接口，从主板后端引出 |
FAN 插座 | CPU及system风扇供电接口。4PIN防呆2组 |

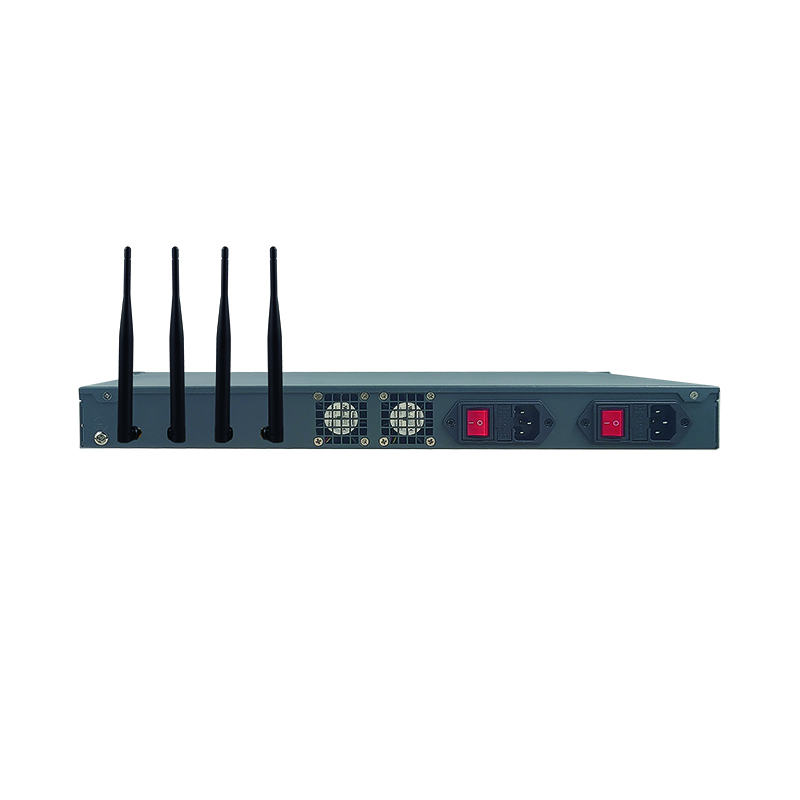

电源接口 | 默认12V DC JACK接口(桌面型使用)，同时支持ATX供电，需兼容单电源（交流/直流）、双电源（交流/直流），支持PMBUS电源监控功能 |
GPIO | 除系统或LED外，内置1组8位的GPIO控制插针 |
RTC | 电池供电RTC |
Watchdog | 支持软件可编程及硬件复位，可以控制BYPASS的状态、进行系统复位 |
Buzzer | 1个蜂鸣器 |
软件 | 系统: Debian/Ubantu/centos，UBOOT启动 |
散热 | 无风扇:采用固定散热片方式，预留散热片孔位 |
工作环境温度 | 0~55度 |
适配机箱 | 430mm*390mm*44mm，1U上架以及桌面型安装方式 |
